嘉美仕推出雙饋點陶瓷天線UAV無人機定位模塊

2017-10-15 11:04

       無人機是無人駕駛飛機的簡稱(Unmanned Aerial Vehicle),是利用無線電遙控設備和自備的程序控制裝置的不載人飛機,包括無人直升機、固定翼機、多旋翼飛行器、無人飛艇、無人傘翼機。廣義地看也包括臨近空間飛行器(20-100 公里空域),如平流層飛艇、高空氣球、太陽能無人機等。從某種角度來看,無人機可以在無人駕駛的條件下完成復雜空中飛行任務和各種負載任務,可以被看做是 “空中機器人”。飛控子系統是無人機完成起飛、空中飛行、執行任務和返場回收等整個飛行過程的核心系統,飛控對于無人機相當于駕駛員對于有人機的作用,我們認為是無人機最核心的技術之一。飛控一般包括傳感器、機載計算機和伺服作動設備三大部分,實現的功能主要有無人機姿態穩定和控制、無人機任務設備管理和應急控制三大類。專業化的無人機需要具備自動駕駛功能的自駕儀(無人機飛控)作為核心部件。無人機數據鏈?zhǔn)菬o(wú)人機系統的重要組成部分,是飛行器與地面系統聯系的紐帶。無人機數據鏈按照傳輸方向可以分為:上行鏈路和下行鏈路。數據鏈或者稱為UAV無人機數傳電臺是飛控不可或缺的重要組成部分,上行鏈路主要完成地面站到無人機遙控指令的發送和接收,下行鏈路主要完成無人機到地面站的遙測數據(飛行控制)以及視頻圖像(使用圖傳電臺實現)的發送和接收,并根據定位信息的傳輸利用上下行鏈路進行測距,數據鏈性能直接影響到無人機性能的優劣。

       根據本項目需求,針對行業無人機需求,我公司研發出高靈敏度、高精準度、高穩定性、雙饋點天線UAV飛控模塊。可以滿足低成本低功耗的無線傳感網絡的特殊需求,該模塊易于使用,極低的功耗,獨立陶瓷天線+地磁+防螺儀+10CM氣壓傳感器,以及提供設備間關鍵數據的可靠傳輸,而且它小巧的外形條件有效的節省了板卡空間。

       我公司研發出的UAV無人機專用模塊是一種高靈敏度,低功耗和非常緊湊的表面貼裝器件(SMD),并支持L1頻段信號,如GPS C/A和SBAS(包括WAAS、EGNOS和MSAS)的信號處理。這個72通道的全球定位系統(GPS)接收器設計基于快速和深層搜索GPS信號的能力,廣泛的應用于各種OEM方案。其極高追蹤靈敏度大大擴大了其定位的覆蓋面,在普通GPS接收模塊不能定位的地方,如狹窄都市天空下、密集的叢林環境,都能高精度定位。模塊的高靈敏度、小靜態漂移、低功耗及輕巧的體積,是GPS產品應用的最佳選擇。

無人機GPS模塊,智能穿戴GPS模塊,高精度GPS定位,飛控GPS模塊,GPS北斗模塊,UBLOX GPS模塊,GPS GNASS模組,GMOUSE,GPS定制



特征



硬件和軟件

采用高性能芯片,達到亞米級定位精度

支持GPS, QZSS, SBAS,GLONASS , BeiDou

72采集通道,實現高達-167dBm

集成同頻合路器,提供信號利用率,提高飛控模塊的穩定性

SMT焊盤支持全自動裝配工藝設備和回流焊

內建LNA,低噪聲信號放大器

高達10Hz的更新率

支持A-GPS服務





性能



RF金屬屏蔽罩,以便在噪聲環境下到達最佳性能

增強的導航性能





接口



USB I2C數據接口

支持UBX協議和標準NMEA協議輸出

波特率:9600bps(默認)

支持波特率和刷新率修改





優點



雙饋點陶瓷天線

是尺寸緊湊設備的理想選擇

針對不同的應用需求,靈活和具有成本效益的硬件設計

安全的SMD印刷電路板裝配方法

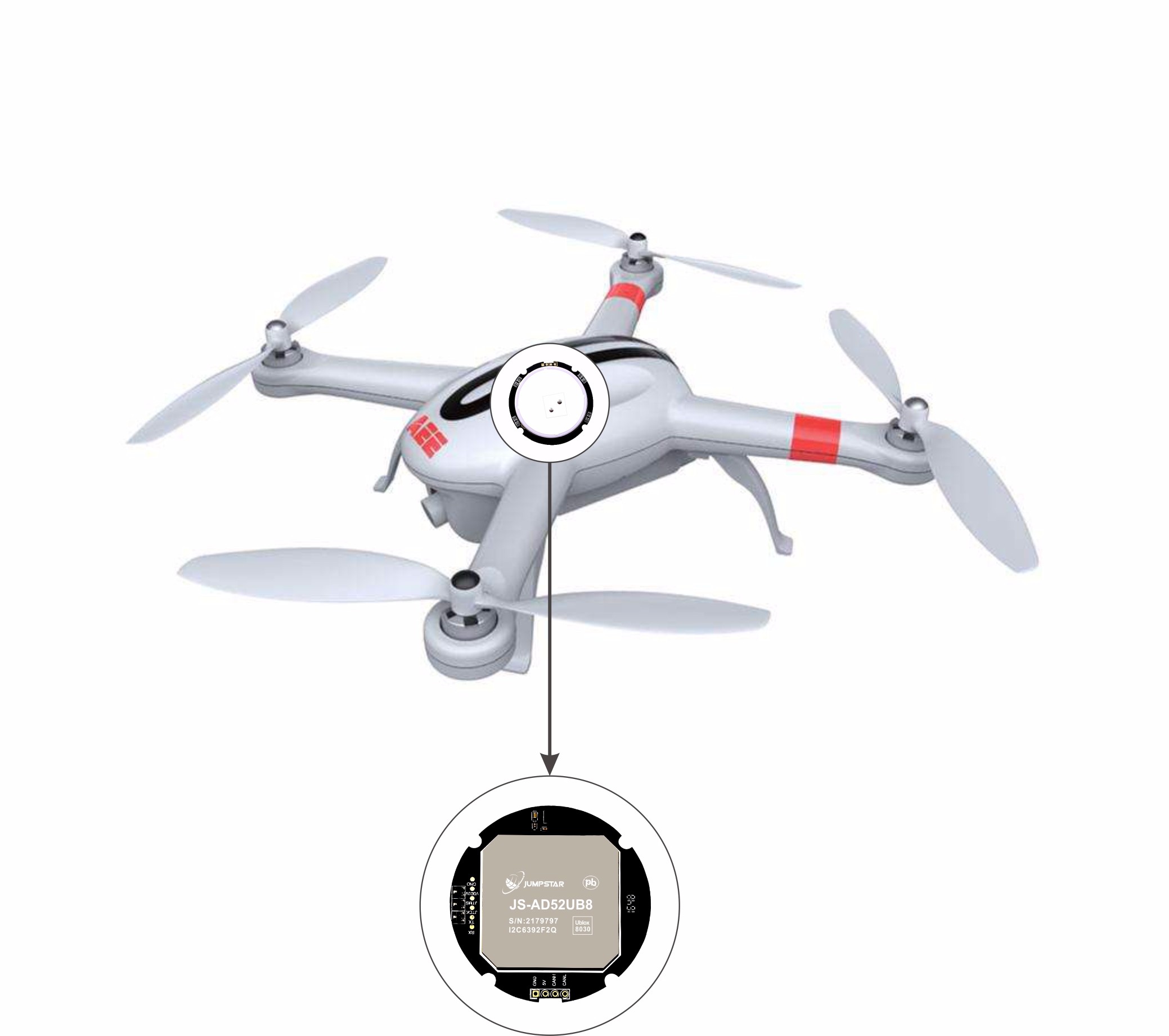

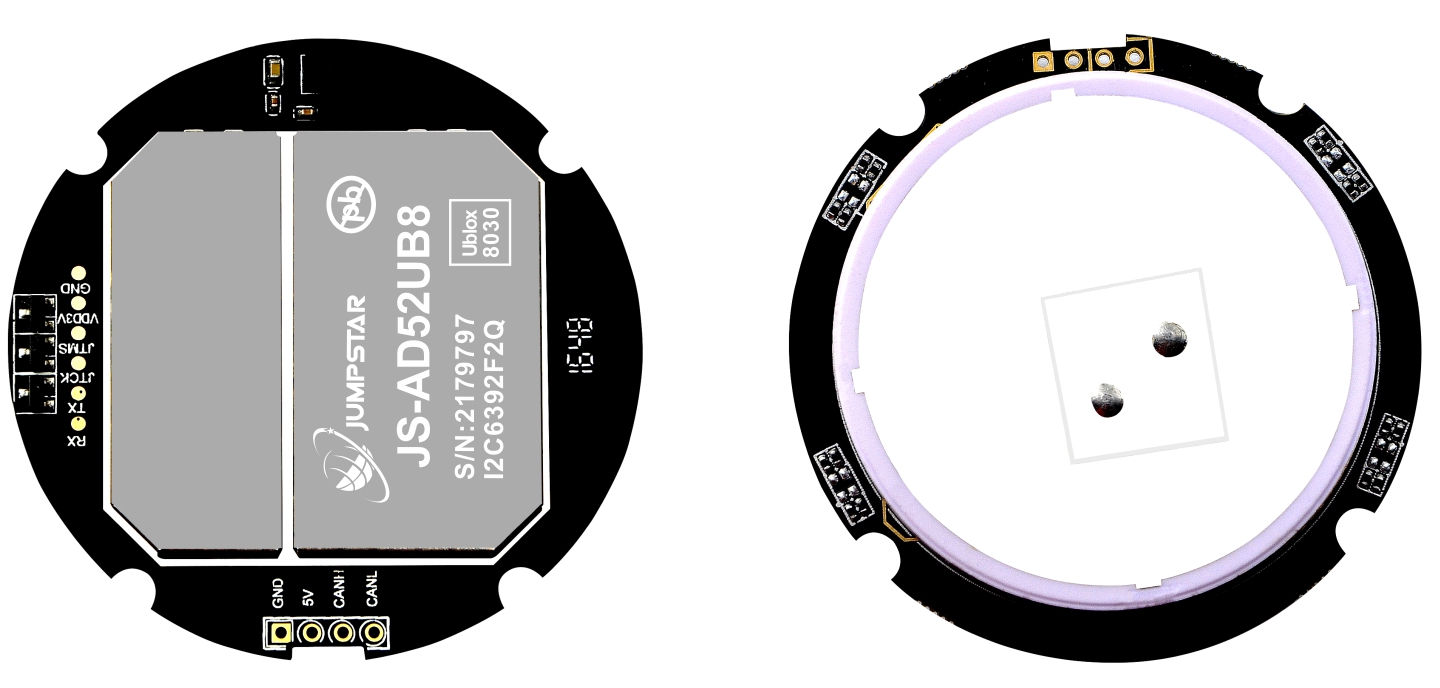

下面展示的是嘉美仕研發的JS-AD52UB8型號飛控模塊和測試界面:
